Một cánh tay robot công nghiệp tiêu chuẩn thường được thiết kế với 6 bậc tự do (6 trục quay), mang lại khả năng thao tác cực kỳ linh hoạt. Dù vậy, điểm yếu cố hữu của cấu trúc này nằm ở phần đế bắt chặt xuống sàn, khiến bán kính hoạt động (reach) bị giới hạn trong một khối cầu không gian tĩnh. Khi sản phẩm có kích thước quá khổ hoặc quy trình trải dài, việc chỉ dựa vào sải tay nguyên bản sẽ trở thành bài toán hóc búa, buộc doanh nghiệp phải mua thêm nhiều thiết bị máy móc đắt đỏ.

Để phá vỡ rào cản vật lý này, công nghệ Robot Track đã ra đời. Việc bổ sung một hệ thống ray dẫn hướng không chỉ giúp tay máy “biết đi”, mà còn tái định nghĩa hoàn toàn cách thức quy hoạch không gian nhà xưởng.

Hệ thống Robot Track (RTU) là gì?

Robot Track, hay còn được giới kỹ thuật gọi bằng các thuật ngữ như Trục thứ 7 (7th Axis) hoặc Bộ luân chuyển robot (Robot Transfer Unit – RTU), là một bệ đỡ cơ khí tích hợp cơ cấu truyền động tuyến tính. Cơ cấu này đóng vai trò như một đường ray thông minh, cõng trên lưng toàn bộ khối lượng của cánh tay robot và di chuyển nó dọc theo một hành trình đã được lập trình sẵn.

Hệ thống truyền động của RTU thường sử dụng thanh răng – bánh răng (rack and pinion) kết hợp cùng động cơ Servo đồng bộ. Nhờ đó, tủ điều khiển trung tâm có thể tính toán và nội suy trục tịnh tiến này y hệt như cách nó điều khiển 6 trục quay trên tay máy, tạo ra sự nhịp nhàng tuyệt đối trong từng mili-giây.

Thời điểm vàng để nâng cấp: Khi nào bạn cần đến Robot Track?

Không phải mọi quy trình đều đòi hỏi cụm trục thứ 7. Doanh nghiệp chỉ nên cân nhắc xuống tiền đầu tư hệ thống RTU khi đối mặt với một trong các kịch bản vận hành sau đây:

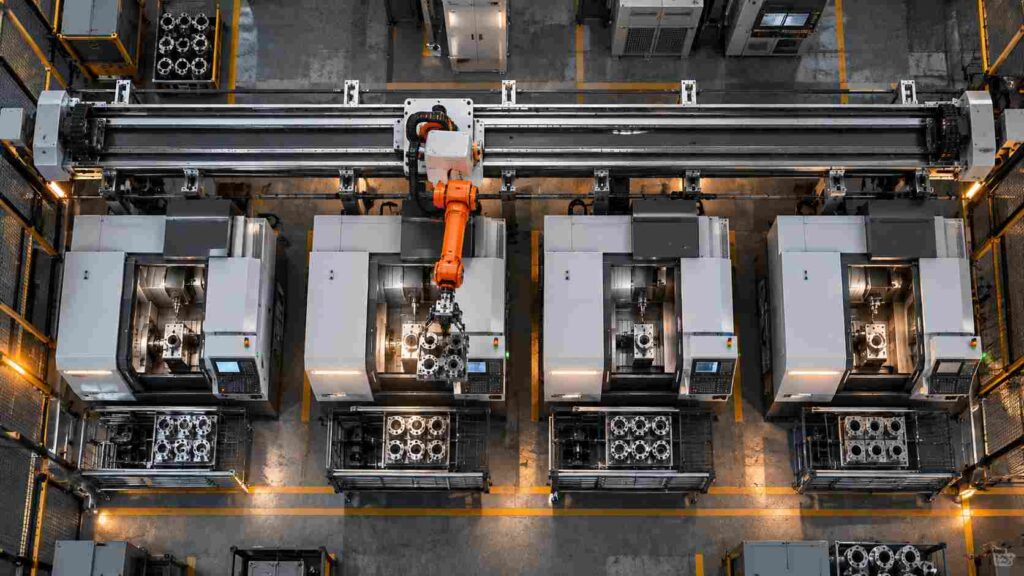

1. Phục vụ cụm nhiều trạm gia công (Machine Tending)

Thay vì bố trí mỗi máy tiện/phay CNC một tay gắp cấp phôi riêng biệt, nhà máy có thể đặt một robot duy nhất lên thanh ray. Thiết bị này sẽ tuần tự trượt từ máy số 1 đến máy số 4 để tháo phôi cũ, lắp phôi mới. Phương thức “một cân tất cả” này giúp tối ưu hóa hiệu suất (utilization rate) của tay máy lên mức tối đa.

2. Xử lý các cấu kiện siêu trường, siêu trọng

Trong các ngành công nghiệp nặng như hàn khung gầm ô tô, đóng tàu hay sản xuất kết cấu thép, đường hàn thường dài tới vài mét. Không một cánh tay nguyên bản nào có thể với tới cả hai đầu sản phẩm. Lúc này, ray dẫn hướng sẽ đưa mỏ hàn lướt dọc theo chiều dài vật liệu một cách chuẩn xác, duy trì dòng hồ quang liên tục mà không làm gián đoạn quỹ đạo.

3. Mở rộng trạm xếp dỡ hàng hóa (Palletizing)

Các tổng kho logistics thường xuyên phải đối mặt với yêu cầu phân loại hàng chục mã hàng khác nhau lên các pallet riêng biệt. Một băng chuyền tốc độ cao kết hợp cùng Robot Track sẽ cho phép hệ thống tự động gắp từng thùng carton và tịnh tiến dọc theo dãy hàng chục pallet để xếp đúng vị trí, điều mà một trạm cố định không bao giờ làm được.

Ưu điểm chiến lược khi tích hợp ray trượt dẫn hướng

Việc giải phóng cánh tay cơ khí khỏi vị trí gắn chặt mặt đất mang lại những lợi ích vượt ra ngoài khía cạnh kỹ thuật thuần túy:

• Tiết kiệm ngân sách vốn (CAPEX): Số tiền bỏ ra để thiết lập một bộ RTU thường thấp hơn đáng kể so với việc phải mua thêm 2 hoặc 3 cánh tay robot độc lập, kèm theo đó là hàng loạt tủ điều khiển, hệ thống dây cáp và phần mềm bản quyền phụ trợ.
• Tối ưu hóa diện tích mặt bằng: Thiết kế trượt ngang dọc sát tường hoặc lắp ngược trên trần nhà (ceiling-mounted track) giúp giải phóng không gian mặt sàn, tạo lối đi thông thoáng cho xe nâng và nhân công.
• Tính linh hoạt cao: Khi thay đổi mã sản phẩm hoặc thiết kế lại layout xưởng, các module ray có thể được nối dài hoặc tháo bớt một cách dễ dàng mà không phá vỡ cấu trúc cốt lõi.
  Các tiêu chí kỹ thuật then chốt khi cấu hình hệ thống

Quyết định lựa chọn loại ray dẫn hướng nào phụ thuộc rất lớn vào sức chịu đựng cơ học. Để tránh hiện tượng rung lắc gây xước phôi, các kỹ sư cần đánh giá cẩn trọng những thông số sau:

• Tải trọng động (Dynamic Payload): Bệ đỡ phải đủ sức gánh vác tổng trọng lượng bao gồm: thân robot, cụm kẹp (EOAT), chi tiết đang gắp và tủ cáp điện đi kèm khi di chuyển ở tốc độ cao.

• Tốc độ tịnh tiến: Vận tốc trượt (thường từ 1m/s đến 2.5m/s) phải tương thích với nhịp độ ra hàng (Cycle Time) nhằm tránh tình trạng các trạm CNC phải đứng chờ máy cấp phôi.

• Độ lặp lại (Repeatability): Sai số điểm dừng của cơ cấu thanh răng phải cực thấp (khoảng ±0.05 mm) để khi tay máy vươn ra hàn hoặc lắp ráp, tọa độ không bị sai lệch so với bản vẽ gốc.

• Môi trường bảo vệ: Nếu làm việc trong xưởng đúc, hàn hoặc sơn, hệ thống ray bắt buộc phải có vỏ bọc chống phoi kim loại, nắp che chắn bụi và hệ thống bôi trơn khép kín.

Đồng hành xây dựng hệ thống cùng DAT Group

Việc thiết kế một hệ thống mở rộng không gian 3 chiều đòi hỏi khả năng đồng bộ hóa tín hiệu vô cùng khắt khe. Nếu động cơ của ray trượt và động cơ của robot không “hiểu” chung một ngôn ngữ thuật toán, hệ thống sẽ liên tục báo lỗi quá dòng hoặc giật cục.

Là đối tác ký kết chính thức của ROKAE tại Việt Nam, DAT Group chuyên sâu trong việc cung cấp và tích hợp các giải pháp tự động hóa công nghiệp tổng thể. Thay vì chỉ cung cấp phần cứng đơn lẻ, đội ngũ kỹ thuật của DAT Group sẽ tiến hành khảo sát mặt bằng, lập bản vẽ mô phỏng 3D để tính toán hành trình và tải trọng tĩnh/động. Thông qua quá trình phân tích kỹ lưỡng, chúng tôi cam kết cấu hình hệ thống Robot Track đồng bộ hoàn toàn với cánh tay máy ROKAE, giúp nhà xưởng vận hành ổn định, mượt mà và tận dụng tối đa năng lực sản xuất.

Sẵn sàng phá vỡ giới hạn không gian để tối ưu hóa năng suất dây chuyền?

Quý doanh nghiệp hãy liên hệ với DAT Group ngay hôm nay. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ khảo sát tại nhà máy, thiết kế bản vẽ mô phỏng và mang đến cấu hình Robot Track phù hợp nhất với dòng vốn đầu tư. Hotline 1800 6567 (miễn cước).
